A máy tạo hạt là một thiết bị quan trọng giúp biến các nguyên liệu thô rời thành các viên có hình dạng đồng nhất thông qua các quá trình ép đùn, cắt và nghiền. Nó được sử dụng rộng rãi trong năng lượng sinh khối, chế biến hóa học, sản xuất thực phẩm, dược phẩm và công nghiệp thức ăn nông nghiệp. Chức năng cốt lõi của nó là tăng cường khả năng lưu chuyển của vật liệu, mật độ khối và độ ổn định khi sử dụng đồng thời giảm ô nhiễm bụi và tổn thất vận chuyển. Máy tạo hạt được cấu hình đúng cách có thể cải thiện việc sử dụng nguyên liệu thô bằng cách 15% đến 30% và duy trì tốc độ hình thành viên ở trên 95% , làm cho nó trở thành nền tảng kỹ thuật của dây chuyền sản xuất viên hiện đại.
Nguyên tắc làm việc cốt lõi: Quy trình bốn giai đoạn từ nguyên liệu thô đến viên thành phẩm
Hoạt động của máy tạo hạt có thể được chia thành bốn giai đoạn liên tục: chuẩn bị cấp liệu, tạo hình đùn, cắt theo chiều dài và nghiền/định cỡ. Các thông số quy trình ở mỗi giai đoạn trực tiếp xác định các tính chất vật lý và chất lượng bề ngoài của các viên cuối cùng.
Giai đoạn chuẩn bị cho ăn
Nguyên liệu thô lần đầu tiên được đưa vào máy một cách đồng đều thông qua các bộ cấp liệu rung. Đối với các vật liệu có độ ẩm cao hơn, cần phải xử lý sấy khô trước khi đưa vào bộ phận chính, kiểm soát độ ẩm bên trong 8% đến 15% để ngăn chặn sự bám dính của tường hoặc sự hình thành các viên rời trong quá trình ép đùn. Độ ổn định tốc độ cấp liệu ảnh hưởng trực tiếp đến biến động đầu ra, thường yêu cầu kiểm soát độ lệch cấp liệu trong ±5% của giá trị đặt.
Giai đoạn hình thành đùn
Vật liệu được ép qua các lỗ khuôn dưới lực nén mạnh từ các con lăn hoặc vít quay đôi, tạo thành các dải liên tục. Các thông số điều khiển chính bao gồm:
- Khoảng cách con lăn: 0,5 mm đến 2,0 mm ; quá nhỏ làm tăng tốc độ mài mòn, quá lớn dẫn đến mật độ viên không đủ
- Nhiệt độ đùn: 60°C đến 120°C , được điều chỉnh linh hoạt dựa trên đặc tính nóng chảy của vật liệu
- Tỷ lệ chiều dài và đường kính lỗ khuôn: 3:1 đến 8:1 ; tỷ lệ cao hơn cải thiện độ nén của viên nhưng tăng mức tiêu thụ năng lượng tương ứng
- Công suất động cơ chính: cấu hình phổ biến từ 55 kW đến 90 kW , tương ứng với dải công suất của 200 kg/giờ đến 800 kg/giờ
Cắt theo chiều dài và mài/định cỡ
Vật liệu dải được cắt theo chiều dài xác định bằng lưỡi cắt hợp kim, sau đó đi vào khu vực mài để hoàn thiện bề mặt. Tốc độ lưỡi dao thường được đặt trong khoảng 800 và 1500 vòng/phút và với điều khiển tốc độ tần số thay đổi, kiểm soát độ dài viên chính xác trong 2 mm đến 30 mm có thể đạt được. Các viên nghiền phải đi qua sàng rung để phân loại, với khẩu độ sàng thường được đặt ở 1,2 lần kích thước hạt mục tiêu làm giới hạn trên để đảm bảo nồng độ kích thước của viên thành phẩm.
So sánh thông số hiệu suất và cấu hình thiết bị điển hình

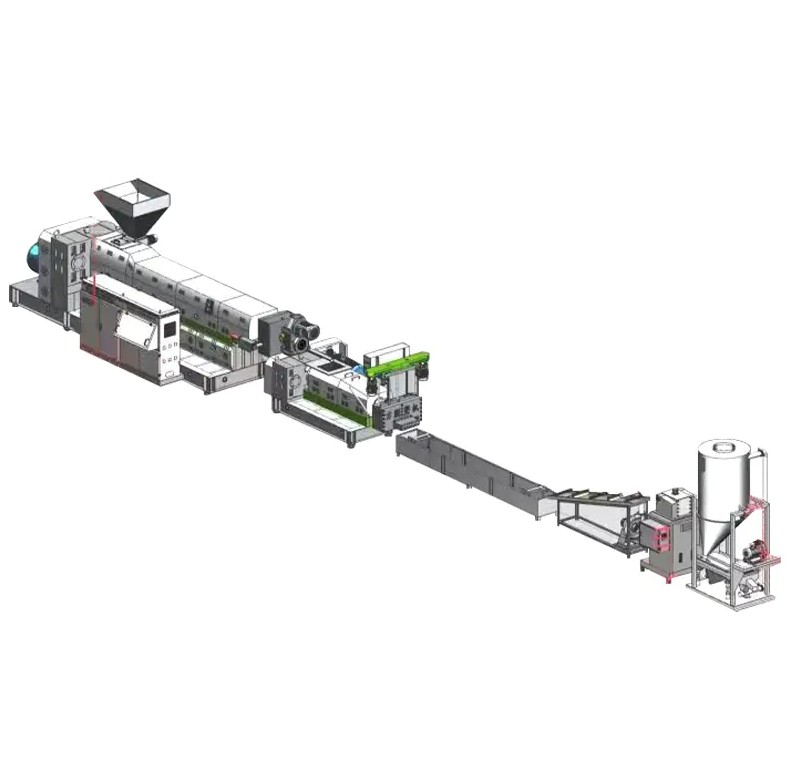

Một dây chuyền sản xuất viên hoàn chỉnh bao gồm máy chính, thiết bị phụ trợ và hệ thống hỗ trợ. Việc lựa chọn từng đơn vị phải phù hợp với đặc tính nguyên liệu, mục tiêu công suất và thông số kỹ thuật của thành phẩm. Bảng sau so sánh các thông số hiệu suất của các sơ đồ cấu hình phổ biến.
| Đơn vị thiết bị | Thông số kỹ thuật chính | Chỉ số hiệu suất | Mô tả chức năng |
|---|---|---|---|
| Máy đùn chính | Đường kính trục vít 175 mm, tỷ lệ thu nhỏ 1:20 | Động cơ 90 kW , công suất 500 kg/giờ | Bộ phận ép đùn lõi |
| Thùng nạp liệu nén | Thể tích 720 L, điều khiển tần số thay đổi | Động cơ 55 kW , cho ăn đồng đều ±3% | Tiền xử lý và cho ăn ổn định |
| Băng tải cấp liệu | Chiều dài 5 m, chiều rộng đai 600 mm | Tốc độ truyền tải 0,5 đến 2,0 m/s | Vận chuyển liên tục màng hoặc vật liệu rời |
| Máy đùn phụ trợ | Đường kính trục vít 175 mm, đầu khuôn đơn màn hình | Động cơ 30 kW , dẻo hóa phụ trợ | Đùn thứ cấp để cải thiện độ nén |
| Bể nước làm mát | Thép không gỉ, dài 4 m | Kiểm soát nhiệt độ nước 15°C đến 25°C | Định hình nhanh chóng để ngăn ngừa sự bám dính |
| Máy sấy thổi | Quạt cao áp kết cấu inox 2,5 m | Áp suất không khí ≥3000 Pa | Loại bỏ độ ẩm bề mặt còn sót lại |
| Cổng Pelletizer | Lưỡi bếp hợp kim, điều khiển tốc độ tần số thay đổi | Tốc độ 800 đến 1500 vòng/phút | Cắt chính xác theo chiều dài |
| Thùng lưu trữ bằng thép không gỉ | Quạt truyền tải cao áp, thể tích 1 m³ | Dung lượng lưu trữ 500 kg | Đệm và đồng nhất thành phẩm |
Như được trình bày trong bảng, tỷ số công suất giữa máy đùn chính và thùng cấp liệu nén xấp xỉ 1,6:1 , một tỷ lệ được xác nhận bằng thực tiễn kỹ thuật để duy trì áp suất ép đùn ổn định trong khi vẫn đảm bảo đầu ra. Việc kết hợp chiều dài bể làm mát với tốc độ đường truyền cũng quan trọng không kém: ở tốc độ đường truyền là 5 m/phút , một bể 4 m cung cấp khoảng 48 giây thời gian cư trú làm mát, đủ để giảm nhiệt độ bề mặt vật liệu xuống dưới 40°C , đáp ứng yêu cầu tạo hình cho các thao tác cắt tiếp theo.
Năm lĩnh vực ứng dụng chính: Giá trị kỹ thuật trong thế giới thực của công nghệ tạo hạt
Giá trị kỹ thuật của máy tạo hạts được thể hiện bằng khả năng thích ứng xuyên ngành của họ. Năm lĩnh vực sau đây minh họa mức tăng hiệu quả cụ thể do quá trình tạo hạt mang lại:
Ngành năng lượng sinh khối
Nén chất thải nông lâm nghiệp thành nhiên liệu viên sinh khối mang lại giá trị nhiệt lượng là 4000 đến 4800 kcal/kg , tiệm cận mức than bitum cấp trung bình. Hiệu suất đốt nhiên liệu dạng viên là 20% đến 30% cao hơn so với đốt trực tiếp vật liệu rời, với lượng khí thải bụi giảm hơn 60% . Một dây chuyền sản xuất có công suất hàng giờ là 1 tấn có thể xử lý 3000 tấn rơm rạ hoặc dăm gỗ hàng năm, tương đương với việc thay thế khoảng 1500 tấn than tiêu chuẩn.
Lĩnh vực tái chế hóa chất và nhựa
Sau khi rửa và băm nhỏ, màng nhựa thải được đưa vào máy tạo hạt để tái chế. Chỉ số tan chảy của viên tái chế có thể phục hồi đến 85% đến 95% bằng vật liệu nguyên chất. Lấy việc tái chế màng PP làm ví dụ, mật độ khối sau khi tạo hạt tăng từ 0,15 g/cm³ cho vật liệu rời 0,55 g/cm³ , giảm chi phí vận chuyển khoảng 70% và tỷ lệ sử dụng không gian kho theo 65% .
Ngành công nghiệp thực phẩm
Trong chế biến sâu ngũ cốc, máy tạo hạt được sử dụng để sản xuất bột viên hoặc gạo tái cấu trúc. Việc tạo hạt làm giảm thời gian bù nước bằng cách 40% và cải thiện đáng kể tính đồng nhất của hương vị. Ví dụ, sau khi ép đùn tạo hạt, độ hòa tan trong nước lạnh của tinh bột ngô tăng từ 8% để 35% , mở rộng đáng kể các kịch bản ứng dụng.
Lĩnh vực bào chế dược phẩm
Sau khi tạo hạt ướt hoặc khô, các viên bột thuốc cho thấy khả năng chảy được cải thiện: góc nghỉ được cải thiện từ 45° đến 55° cho bột lỏng để 25° đến 35° , tăng gấp đôi khả năng lưu chuyển. Điều này cho phép các hoạt động nén máy tính bảng tiếp theo giảm sự thay đổi trọng lượng máy tính bảng từ ±7% để ±3% , đảm bảo hiệu quả độ chính xác về liều lượng của chế phẩm rắn uống.
Ngành thức ăn nông nghiệp
Sau khi ép viên thức ăn, lượng thức ăn chăn nuôi tăng lên 10% đến 15% và tỷ lệ chuyển đổi thức ăn được cải thiện nhờ 8% đến 12% . Trong khi đó, tỷ lệ bụi thức ăn viên trong quá trình vận chuyển vẫn ở mức thấp hơn 3% , so với tỷ lệ thất thoát thức ăn rời thường cao như 15% đến 20% . Đối với một doanh nghiệp thức ăn chăn nuôi có sản lượng hàng năm đạt 100.000 tấn , việc áp dụng quy trình tạo hạt có thể làm giảm chất thải nguyên liệu thô khoảng 12.000 tấn mỗi năm.
Khuyến nghị lựa chọn và cấu hình: Hướng dẫn thực hành để kết hợp các đặc tính nguyên liệu thô với mục tiêu công suất
Khi mua máy tạo hạt, doanh nghiệp phải đánh giá đểàn diện bốn khía cạnh: đặc tính nguyên liệu thô, yêu cầu công suất, thông số kỹ thuật của thành phẩm và ngân sách năng lượng. Sau đây là những điểm lựa chọn chính:
- Khả năng tương thích nguyên liệu thô : Vật liệu dạng sợi nên ưu tiên máy tạo hạt dạng con lăn, trong khi vật liệu nhựa nhiệt dẻo phù hợp hơn với loại ép đùn trục vít; vật liệu có độ ẩm vượt quá 20% phải được trang bị hệ thống làm khô trước
- Mở rộng quy mô công suất : Chọn quy mô phòng thí nghiệm 10 đến 50 kg/giờ lựa chọn thiết bị, dây chuyền thí điểm 100 đến 300 kg/giờ , và dây chuyền sản xuất hàng loạt công nghiệp chọn cấu hình trên 500 kg/giờ
- Lựa chọn lỗ chết : Viên sinh khối thường được sử dụng 6 mm đến 8 mm khẩu độ, thức ăn viên chủ yếu được sử dụng 3 mm đến 5 mm , và hạt nhựa tái chế được lựa chọn dựa trên thông số kỹ thuật vít máy ép phun hạ lưu tại 2 mm đến 4 mm
- Kiểm soát nhiệt độ chính xác : Bộ điều khiển nhiệt độ phải đạt được độ chính xác ±1°C với khả năng kiểm soát nhiệt độ độc lập đa vùng để tránh quá nhiệt cục bộ và suy thoái vật liệu
- Vật liệu lưỡi : Khi gia công vật liệu có chứa sợi thủy tinh hoặc chất độn có độ cứng cao, phải sử dụng lưỡi thép hợp kim hoặc cacbua; lưỡi thép công cụ là đủ cho các vật liệu thông thường
Ngoài ra, nên ưu tiên các dòng máy được trang bị bộ thay đổi màn hình kép. Thiết kế màn hình kép cho phép chuyển đổi màn hình mà không cần dừng máy, giảm tổn thất đầu ra do thay đổi màn hình từ 8% đến 12% trên các mẫu màn hình đơn ở bên dưới 1% - đặc biệt quan trọng đối với việc sản xuất liên tục.
Những yếu tố cần thiết trong vận hành và bảo trì: Các biện pháp chính để kéo dài tuổi thọ thiết bị và đảm bảo chất lượng viên
Hoạt động ổn định của máy tạo hạt phụ thuộc vào chiến lược bảo trì được tiêu chuẩn hóa. Các chu kỳ bảo trì và hạng mục kiểm tra sau đây được biên soạn dựa trên các phương pháp thực hành tốt nhất trong ngành:
| Tên thành phần | Chu kỳ kiểm tra | Nội dung bảo trì | Tiêu chí chấp nhận |
|---|---|---|---|
| Vít và thùng | Mỗi 500 giờ hoạt động | Đo độ thanh thải, làm sạch cặn carbon | Giải phóng mặt bằng .30,3 mm |
| Bộ lọc màn hình chết | Mỗi shift or when pressure differential exceeds limits | Thay thế hoặc làm sạch màn hình | Chênh lệch áp suất 5 MPa |
| Lắp ráp lưỡi cắt | Mỗi 200 giờ hoạt động | Kiểm tra độ mòn của cạnh, điều chỉnh khe hở | Làm tròn cạnh .10,1 mm |
| Dầu bôi trơn hộp số | Mỗi 6 tháng | Kiểm tra mẫu, thay thế dầu cũ | Giá trị axit 1,0 mgKOH/g |
| Hệ thống kiểm soát nhiệt độ | hàng tháng | Hiệu chỉnh cặp nhiệt điện, kiểm tra các bộ phận làm nóng | Độ lệch ±1°C |
Việc tuân thủ nghiêm ngặt lịch bảo trì nêu trên có thể kéo dài thời gian trung bình giữa các lần hỏng hóc (MTBF) từ mức trung bình 800 giờ để over 1500 giờ , đồng thời kiểm soát sự biến động về chất lượng viên do lỗi thiết bị trong ±2% .
Triển vọng ngành: Sự phát triển xanh và thông minh của công nghệ tạo hạt
Máy tạo hạt công nghệ đang trải qua quá trình chuyển đổi sâu sắc từ cơ giới hóa sang số hóa và từ mức tiêu thụ năng lượng cao sang lượng carbon thấp. Trong vòng tiếp theo 3 đến 5 năm , các xu hướng sau sẽ định hình lại bối cảnh ngành:
- Kiểm soát thích ứng thông minh : Hệ thống tự điều chỉnh thông số ép đùn dựa trên đặc tính vật liệu theo thời gian thực có thể nén thời gian gỡ lỗi khởi động từ 2 đến 3 giờ để under 20 phút
- Thu hồi nhiệt thải và tối ưu hóa năng lượng : Sử dụng nhiệt thải từ các bộ phận làm mát và xử lý để gia nhiệt sơ bộ nguyên liệu thô có thể giảm mức tiêu thụ năng lượng tổng thể xuống 18% đến 25%
- Chuyển đổi nhanh mô-đun : Thiết kế mô-đun của đầu khuôn và cụm lưỡi cắt giúp giảm thời gian chuyển đổi thông số kỹ thuật của sản phẩm từ 4 giờ để 30 phút , cải thiện tính kinh tế của sản xuất hàng loạt nhỏ, đa dạng
- Truy xuất nguồn gốc dữ liệu toàn bộ vòng đời : Các thông số sản xuất, lô nguyên liệu và kết quả kiểm tra chất lượng từng lô viên đều được ghi lại đầy đủ trên blockchain, đáp ứng yêu cầu kiểm tra tuân thủ cho ngành thực phẩm và dược phẩm
Tóm lại, là thiết bị cốt lõi của sản xuất dạng viên, độ hoàn thiện kỹ thuật và tính hợp lý về cấu hình của máy tạo hạt trực tiếp quyết định hiệu suất chuyển đổi nguyên liệu, độ ổn định chất lượng thành phẩm và chi phí vận hành sản xuất. Bằng cách kết hợp chính xác các đặc tính của nguyên liệu thô với thông số thiết bị, thực hiện các chiến lược bảo trì phòng ngừa và bắt kịp xu hướng nâng cấp thông minh, doanh nghiệp có thể đạt được sản xuất viên hiệu quả, tiêu chuẩn hóa và bền vững trên nhiều lĩnh vực bao gồm năng lượng sinh khối, tái chế hóa chất, thực phẩm và dược phẩm, và thức ăn nông nghiệp.
